5 Eksen İşleme Merkezi
DMG MORI DMU 50
Karmaşık geometrili parçaları tek bağlamada işler.
- Eksen
- 5 eksen eşzamanlı
- Tabla çapı
- Ø630 mm
- Maks. parça ağırlığı
- 300 kg
- C ekseni
- 360°
Makine Parkı
Parçalarınızı işlediğimiz tezgahlar, doğruladığımız ölçüm cihazları ve işaretlediğimiz markalama cihazı. Her kartta model ve temel teknik değerler yer alır.
Döner Tablalı İşleme Merkezi
Brother Speedio U500Xd1
Küçük ve orta boy parçalarda çok yüzlü, yüksek hızlı işleme.
- Eksen
- 3 eksen, A ve C döner tabla
- Eksen hareketleri (X / Y / Z)
- 500 x 400 x 300 mm
- İş mili devri
- 16.000 dev/dak
- Bağlama alanı
- Ø500 x 270 mm
- Maks. parça ağırlığı
- 100 kg
- A ekseni
- -30° / +120°
- Takım tutucu
- BT30
- Takım magazini
- 28 takım
Dik İşleme Merkezi
Haas VF-2
Uzun prizmatik parçaların işlenmesi.
- Eksen
- 3 eksen
- Eksen hareketleri (X / Y / Z)
- 762 x 406 x 508 mm
- Tabla ölçüsü
- 914 x 356 mm
- Takım tutucu
- 40 konik

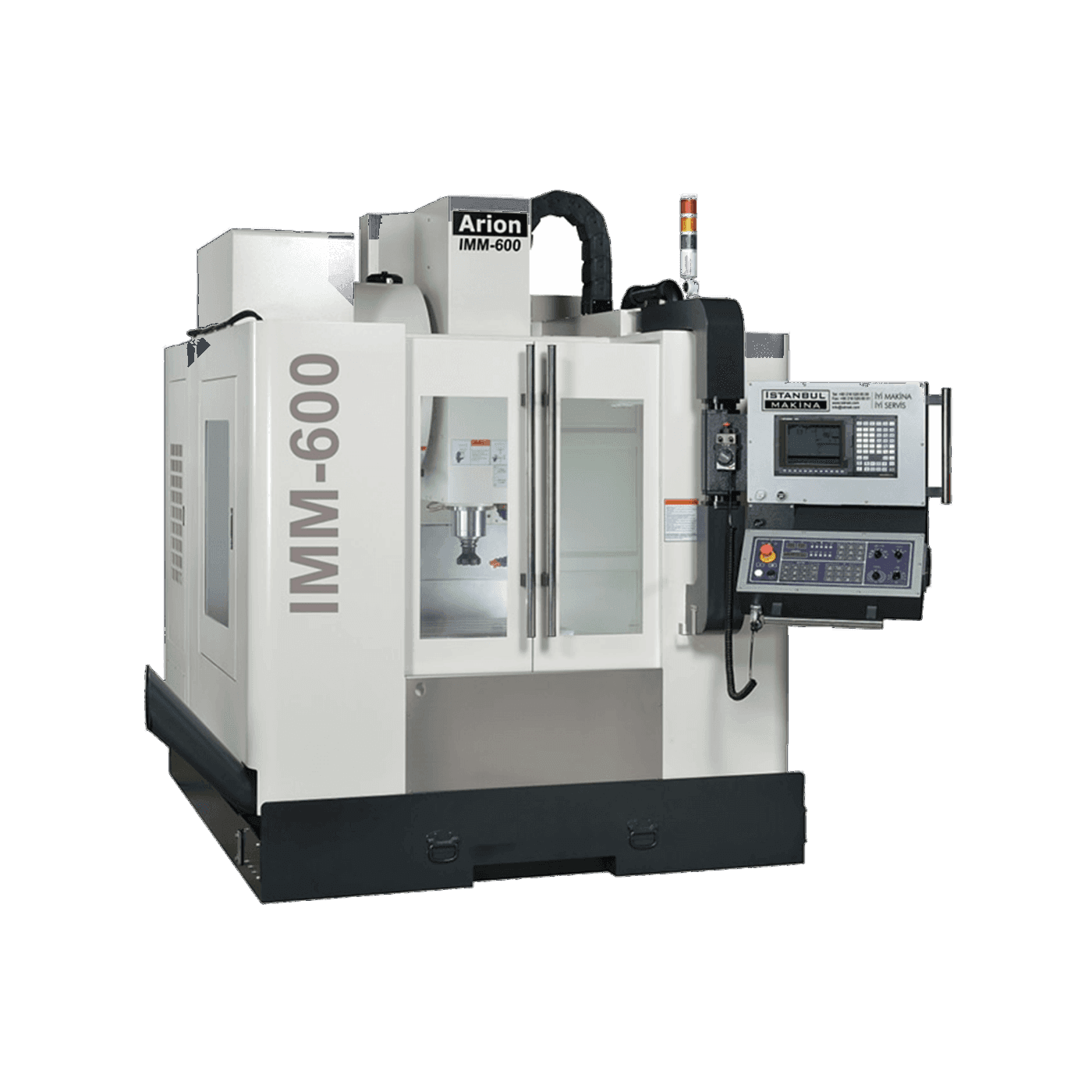

Dik İşleme Merkezi
Arion IMM-600
Geniş tablalı prizmatik parça işleme.
- Eksen
- 3 eksen
- Eksen hareketleri (X / Y / Z)
- 610 x 500 x 500 mm
- Tabla ölçüsü
- 650 x 500 mm
- Takım tutucu
- BBT40

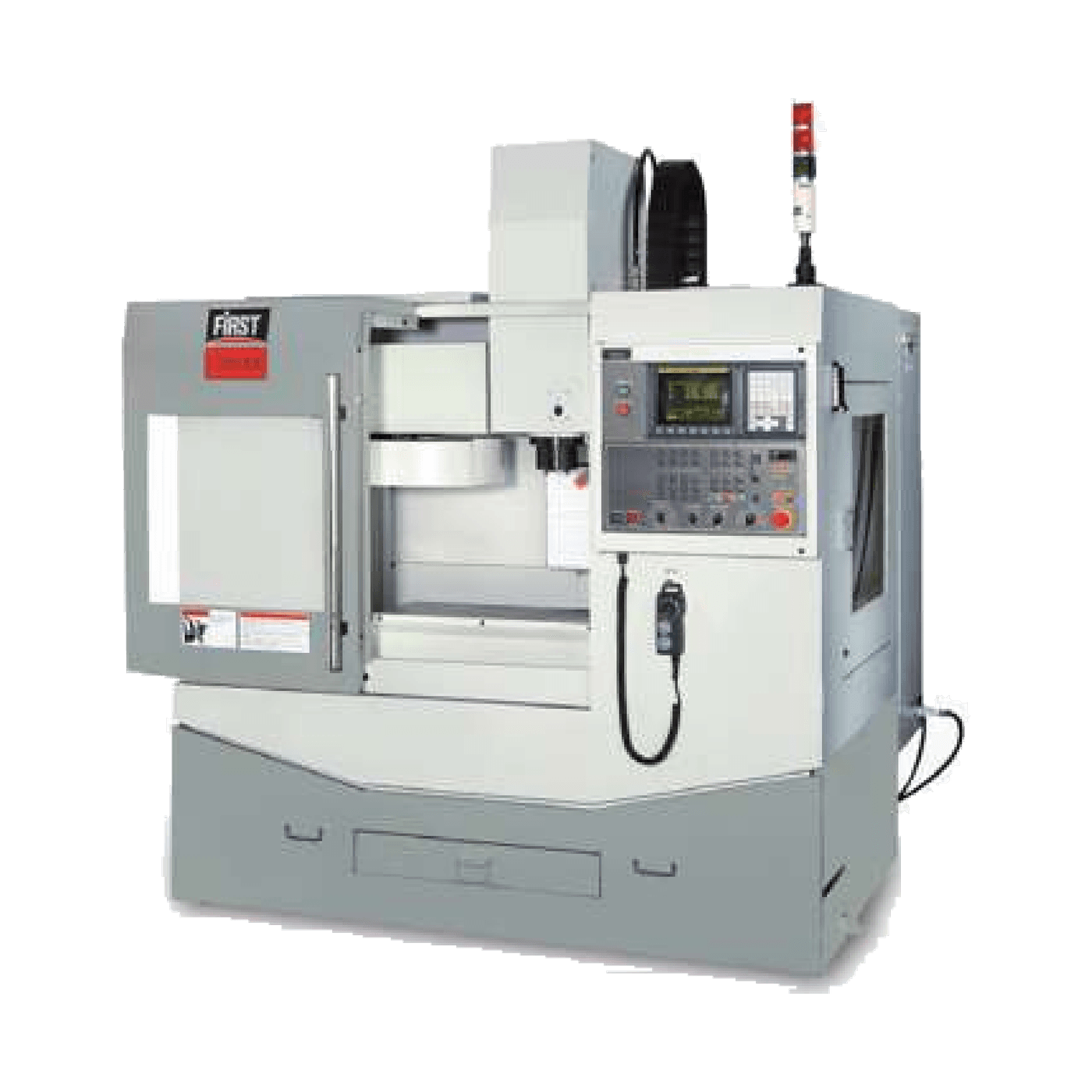

Dik İşleme Merkezi
FIRST MCV 300
Genel prizmatik parça işleme.
- Eksen
- 3 eksen
- Eksen hareketleri (X / Y / Z)
- 610 x 305 x 460 mm
- Tabla ölçüsü
- 700 x 308 mm
- Takım tutucu
- 40 konik
CNC Torna
SMEC PL 2000
Mil, burç ve flanş tipi döner parçalar.
- Tür
- Yatay CNC torna
- Kontrol ünitesi
- Fanuc

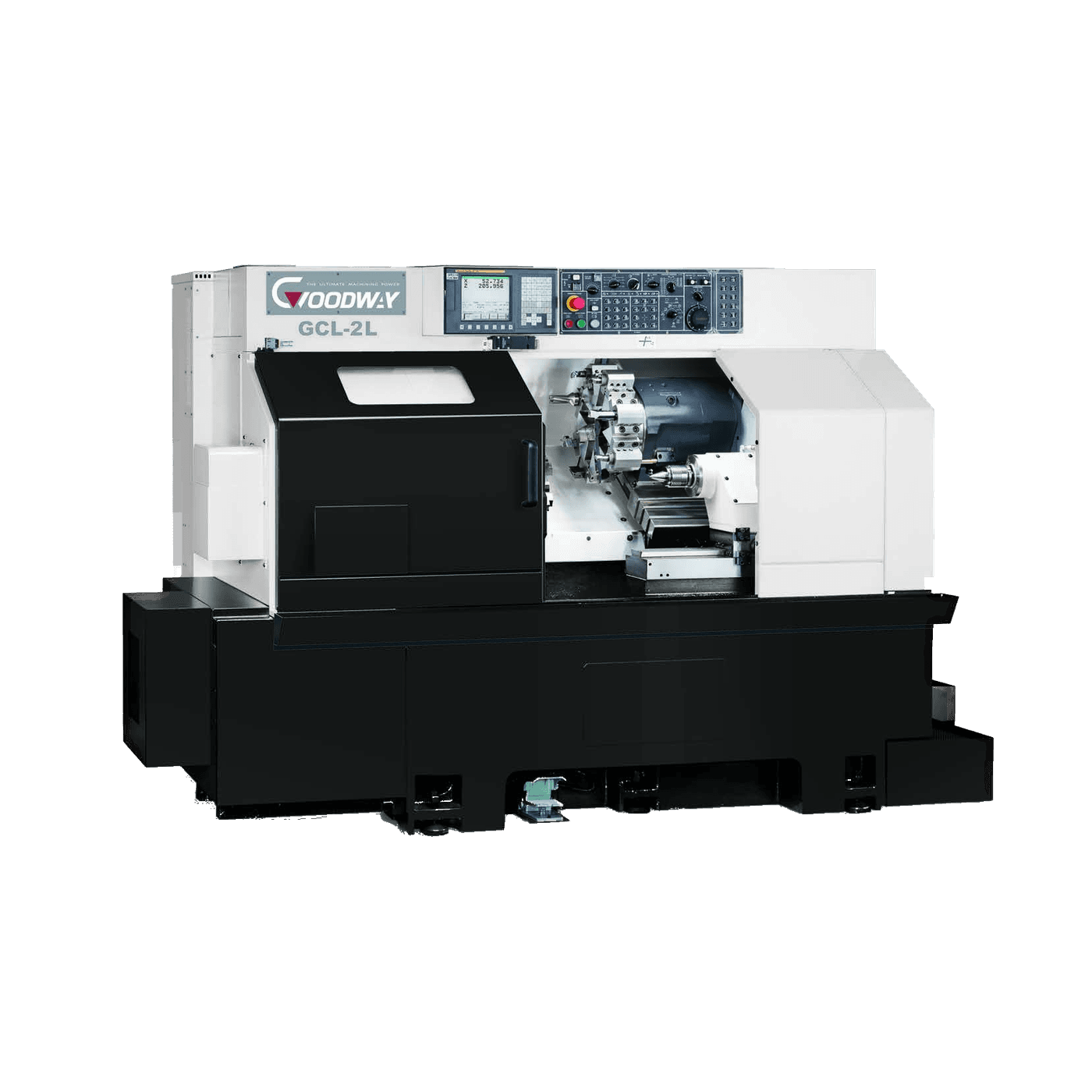

CNC Torna
Goodway GCL-2L
Küçük çaplı döner parçalar.
- Maks. tornalama çapı
- Ø230 mm
- Maks. tornalama boyu
- 600 mm
- Maks. salınım çapı
- Ø400 mm
Koordinat Ölçüm Makinesi
COORD3 ARES
Parçaların üç boyutlu nihai ölçümü ve doğrulanması.
- Tip
- Köprü tipi CMM
- Skala çözünürlüğü
- 0,1 µm
- Doğruluk testi
- ISO 10360-2 (üretici fabrika testi)
Yükseklik Ölçüm Cihazı
Mitutoyo LH-600
Üretim sırasında yükseklik ve delik ara kontrolü.
- Gösterge doğruluğu
- ±(1,1 + 0,6L/600) µm (L: mm)
- Çözünürlük
- 0,1 µm
- Ölçüm
- 2 boyutlu, yükseklik ve delik
- Tekrarlanabilirlik (delik)
- 0,9 µm (2σ)
Lazer Markalama
Fiber Lazer Markalama
Parçalara kalıcı seri numarası ve lot kodu işaretleme.
- Lazer tipi
- Fiber
- Dalga boyu
- 1.064 nm
- İşaretleme
- Seri numarası, lot kodu, veri matrisi
Teknik değerler üretici kataloglarından alınmıştır ve makine konfigürasyonuna göre farklılık gösterebilir. Parçanızın uygunluğunu teknik resminiz üzerinden birlikte değerlendiririz.
